V Gravity Einzelbackenbrecher

V-Schwerkraft-Backenbrecher mit hoher Kapazität, primärer Backenbrecher, Einzelgelenk-Backenbrecher CJ1211

Produktbeschreibung

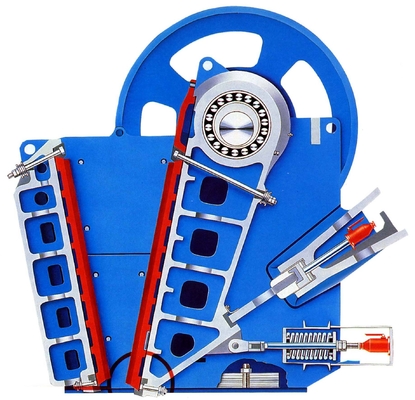

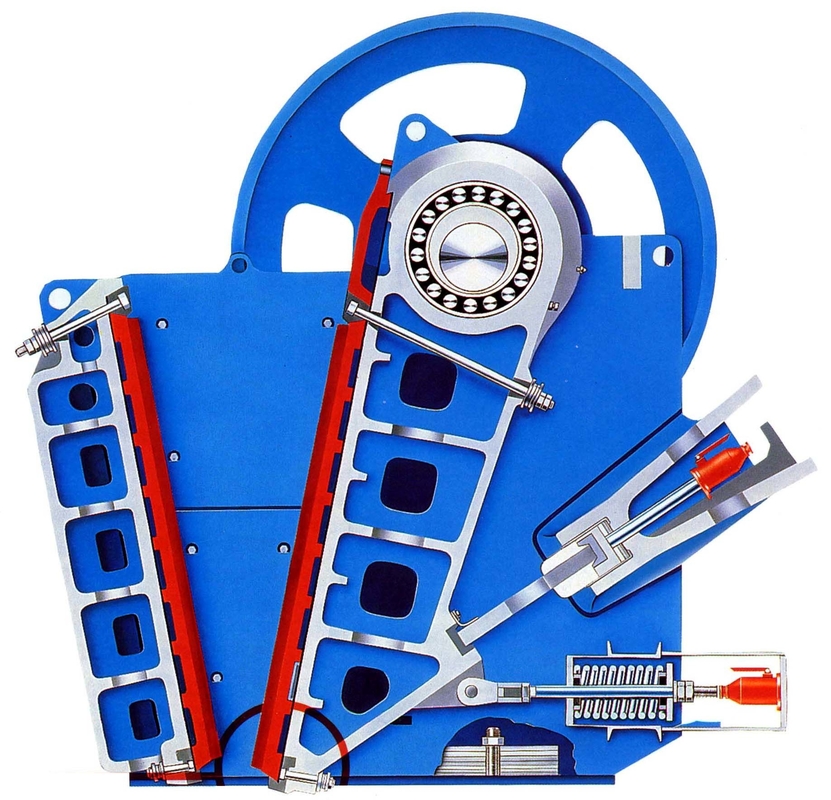

Backenbrecher der MJ-Serie sind vom Typ Einzelgelenk-Verbundschwinge und in Schwerlastausführung konzipiert. Sie verwenden eine symmetrische Tiefzerkleinerungskammer, eine große Einlassöffnung und einen optimierten Eingriffswinkel, um eine hohe Betriebsrate, ein großes Zerkleinerungsverhältnis und eine hohe Produktivität zu erzielen. Mit langer Lebensdauer des Brechers, geringem Verschleiß, einfacher Wartung und Bedienung ist die hydraulische oder mechanische Einstellung des Ausstoßmechanismus einfach und zuverlässig.



Backenbrecher der MJ-Serie nutzen CAD- und Finite-Elemente-Analysemethoden voll aus, um den Brecher zu optimieren.

Struktur basierend auf langjähriger Erfahrung. Das Design der Maschine betont die Reduzierung des Gerätegewichts bei gleichzeitiger Gewährleistung und Erhöhung der Festigkeit, Erhöhung der Zuverlässigkeit, Sicherheit und Wirtschaftlichkeit. Sowohl feste als auch bewegliche Backenplatten sind kastenförmige Gussteile mit geriffelter Platte, mit geringem Gewicht und hoher Festigkeit und Steifigkeit, ausgestattet mit einem doppelt abgedichteten Schmiersystem, das sicher und zuverlässig sein kann;

Alle Schweißnähte werden aus der Spannungskonzentrationszone entfernt, die Krümmung der Komponente in der Spannungskonzentrationszone wird geändert, um die Festigkeit zu erhöhen





Quadratische, große Zuführung, symmetrische tiefe Kammer ohne Totzonen-Zerkleinerungskammer

Zur Verbesserung der Zuführkapazität

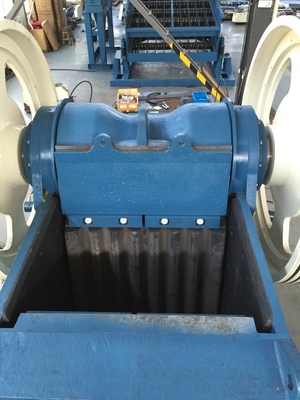

Backenbrecher der MJ-Serie sind mit einer nahezu quadratischen, großen Einlassöffnung, einer tiefen Kammer und einem Design ohne Totzonen-Zerkleinerungskammer ausgestattet, wodurch die Zuführkapazität und der Ausstoß verbessert werden können.



Die Oberseite der beweglichen Backe ist mit einem austauschbaren, dicken Schutzschild für die bewegliche Backe ausgestattet, um den Zuführimpakt zu übernehmen.

Es ist nicht erforderlich, eine Blockplatte über der beweglichen Backe der Einlassöffnung zu installieren, und die Schüttmineralien, die in den Brecher gelangen, können direkt in den Bewegungsbereich der Zerkleinerungskammer fallen.



Die traditionellen Backenbrecher werden mit einem asymmetrischen Zerkleinerungskammerdesign verwendet, wobei die effektive Zuführgröße kleiner als die Nennöffnung ist. Die Baureihe der Brecher wird mit einem symmetrischen Zerkleinerungskammerdesign verwendet, so dass die tatsächliche Öffnung gleich der Nennöffnung ist, was die Zuführkapazität verbessert.



Modell	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Zuführgröße	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
B(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Versandvolumen(m³)	13	23	32	38	48	58
(CSS)Bereich	50-175	75-275	125-275	125-300	125-300	150-300
Gewicht(kg)	13200	27000	34500	41500	53000	63500
Motorleistung(kW)	75	132	160	160	200	200
Kapazität(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Modell
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Die in der Tabelle angegebene Kapazität gibt nur eine Annäherung an die Kapazität des Brechers an. Die entsprechenden Bedingungen sind das Zerkleinern im offenen Kreislauf, das Trockenstrahlen von Granit mit einer Schüttdichte von 1600 kg/m3, wobei die maximale Größe die vom Brecher zulässige maximale Zuführgröße erfüllen kann. Die niedrigeren Werte in der Tabelle gelten für den Fall, dass die Feinteile der Zuführung, die kleiner als die Größe des Austrags sind, verworfen werden, und die höheren Werte gelten für den Fall mit Feinteilgehalten. Der CSS, mit dem der Brecher normal arbeiten kann, hängt von der Verteilung der Zuführkörnung, der Zerbrechlichkeit des Materials (Wi), der Menge der Zuführverunreinigungen, der Art der installierten Backenplatten und der Art des verwendeten Materials ab.





Die charakteristische Kurve der Austragskörnung Diese Kurve ist eine typische Körnungskennlinie von mittelzerkleinerbarem Gestein (Zerkleinerungsarbeitsindex Wi=16). Etwa 75 % der Produkte sind kleiner als der CSS. Die Form und das Produkt der Körnungskurve ist kleiner als das Verhältnis des CSS, abhängig von den Eigenschaften der Mineralien. Bei Gesteinen mit unterschiedlicher Zerbrechlichkeit (Wi zwischen 20-12) sind normalerweise etwa 65 % - 85 % des zerkleinerten Produkts kleiner als der Brecher-CSS.

Steinbrecher werden häufig zum primären, sekundären und feinen Zerkleinern von Granit, Basalt, Kalkstein, Gestein, Beton, Zuschlagstoffen, Kies, Dolomit, Quarz und über 130 Arten von Steinen in der Bergbau-, Steinbruch-, Bau-, Straßen- und anderen Industrien verwendet. Alle unsere Steinbrecher haben volle Modelle zur Auswahl. Sie können je nach Bedarf den kleinen Steinbrecher, den mittleren oder den großen Steinbrecher wählen.
